Каково значение шкалы нониуса на штангенциркуле?

Любой, кто знаком с штангенциркулями, наверняка знает, что означают линии шкалы для штангенциркуля. Без них вы не сможете считывать значения измерений. Сегодня мы собираемся углубиться в эту тему и дать вам более полное представление о суппортах.

Для начала давайте поговорим о том, что такое штангенциркуль. Это прецизионный измерительный прибор, используемый для измерения линейных размеров, таких как длина, диаметр и глубина. На корпусе штангенциркуля имеется основная шкала, обычно размеченная в миллиметрах или дюймах. Но вот где происходит волшебство – на нониусной шкале.

Нониусная шкала — это вторичная шкала, которая перемещается вдоль основной шкалы. Он предназначен для обеспечения более точных измерений, чем только основные весы. Как это происходит? Ну, нониусная шкала имеет немного другую градацию, чем основная шкала. Например, на метрическом штангенциркуле основная шкала может быть размечена в миллиметрах, а шкала нониуса может иметь 10 делений, покрывающих 9 миллиметров основной шкалы. Это означает, что каждое деление шкалы нониуса составляет 0,9 миллиметра.

Итак, когда вы проводите измерение, вы совмещаете губки штангенциркуля с измеряемым объектом. Затем вы смотрите, где нониусная шкала совпадает с основной шкалой. Число на основной шкале непосредственно перед нулем шкалы нониуса дает вам целую часть измерения. Деление нониусной шкалы, которое точно совпадает с делением основной шкалы, дает дробную часть измерения.

Допустим, основная шкала составляет 25 миллиметров, а 7-е деление нониусной шкалы совпадает с делением основной шкалы. Поскольку каждое деление шкалы нониуса представляет собой 0,1 миллиметра (поскольку 1–0,9 = 0,1), дробная часть измерения равна 0,7 миллиметра. Таким образом, общий размер составляет 25,7 миллиметров.

Этот дополнительный уровень точности очень важен во многих областях. Например, на производстве даже небольшая ошибка в измерениях может привести к тому, что детали не будут правильно стыковаться друг с другом. Это может привести к задержкам, дополнительным расходам и даже проблемам с безопасностью. С помощью штангенциркуля можно получить измерения с точностью до нескольких сотых миллиметра, что имеет решающее значение для обеспечения качества изготавливаемой продукции.

В автомобильной промышленности штангенциркули используются для измерения деталей двигателя, компонентов тормозов и других важных элементов. Точное измерение может определить разницу между плавно работающим двигателем и двигателем, который выходит из строя. Механики полагаются на точность штангенциркуля при диагностике проблем и выполнении правильного ремонта.

В ювелирной промышленности, где используются драгоценные металлы и драгоценные камни, точные измерения имеют важное значение. Ювелиры используют штангенциркуль для измерения размера драгоценных камней, толщины полос и других размеров. Это помогает им создавать красивые и хорошо сидящие украшения.

Теперь давайте поговорим о некоторых типах штангенциркулей, которые мы предлагаем. У нас естьВинт с накатанной головкой Штангенциркуль. Этот тип штангенциркуля имеет винт с накатанной головкой, который позволяет более точно регулировать положение губок. Это отлично подходит, когда вам нужно внести небольшие, точные настройки, чтобы получить идеальные измерения.

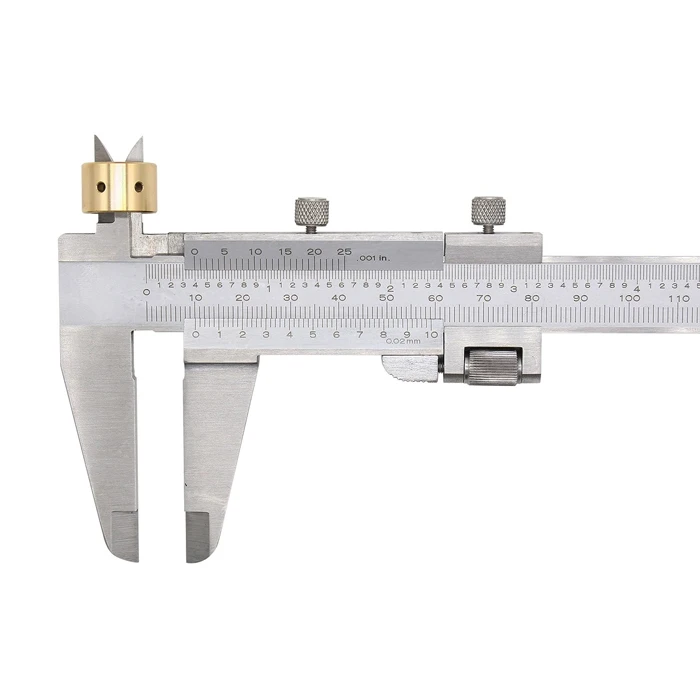

НашШтангенциркуль с точной регулировкойеще один отличный вариант. Он имеет механизм, позволяющий производить еще более точную регулировку. Это особенно полезно, когда вы измеряете очень маленькие или хрупкие объекты.

Мы также предлагаемСтопорный винт Штангенциркуль. Этот штангенциркуль имеет стопорный винт, который удерживает губки на месте после проведения измерения. Это удобно, когда вам нужно потратить время на чтение результатов измерений или когда вы переносите штангенциркуль в другое место, чтобы записать результат.

Использовать штангенциркуль не всегда легко, особенно если вы новичок в этом деле. Но немного попрактиковавшись, вы научитесь этому. Вот несколько советов, которые помогут вам получить точные измерения. Во-первых, убедитесь, что суппорт чистый и на нем нет грязи и мусора. Это может повлиять на точность измерения. Во-вторых, когда вы проводите измерения, держите штангенциркуль крепко, но не слишком сильно. Вы не хотите деформировать объект, который измеряете.

Кроме того, всегда читайте измерения на уровне глаз. Если смотреть на шкалу под углом, может возникнуть ошибка параллакса, а это значит, что вы получите неверные показания. И не забудьте обнулить штангенциркуль, прежде чем приступить к измерениям. Это гарантирует точность ваших измерений с самого начала.

В заключение отметим, что шкала нониуса на штангенциркуле меняет правила игры, когда дело доходит до точных измерений. Это позволяет получать точные измерения, которые необходимы во многих отраслях промышленности. Независимо от того, являетесь ли вы производителем, механиком, ювелиром или просто человеком, которому необходимо точно измерять вещи, штангенциркуль — это инструмент, который вам необходим.

Если вы ищете высококачественные штангенциркули, мы здесь, чтобы помочь. Мы предлагаем широкий ассортимент штангенциркулей для удовлетворения ваших потребностей. Наши суппорты изготовлены из высококачественных материалов и рассчитаны на длительный срок службы. Мы стремимся предоставлять нашим клиентам лучшие продукты и услуги. Итак, если вы заинтересованы в покупке штангенциркуля для бизнеса или личного использования, не стесняйтесь обращаться к нам. Мы будем рады обсудить ваши требования и помочь вам найти идеальный суппорт для вас.
