Как обеспечить повторяемость измерений с длинным штангенциркулем Vernier?

Обеспечение повторяемости измерений с длинным суппортом Vernier имеет решающее значение в различных отраслях, от производства до научных исследований. Как поставщик длинных суппортов Vernier, я понимаю важность точных и последовательных измерений. В этом блоге я поделюсь некоторыми практическими советами о том, как добиться высоких измерений повторяемости, используя эти точные инструменты.

Понимание длинного суппорта Вернье

Прежде чем мы погрузимся в методы обеспечения повторяемости измерения, важно иметь четкое понимание самого длинного суппорта Vernier. АДлинный верно -суппортэто измерительный прибор, используемый для точного измерения линейных размеров, таких как длина, диаметр и глубина. Он состоит из основной шкалы и шкалы Вернье, которая позволяет получить более точные показания по сравнению с обычным правителем.

Длинная конструкция суппорта обеспечивает расширенный диапазон измерений, что делает его подходящим для измерения более крупных объектов. Тем не менее, эта расширенная длина также вводит некоторые проблемы с точки зрения поддержания повторяемости измерения, таких как потенциальное сгибание тела суппорта и повышение сложности в обеспечении правильного выравнивания.

Правильная обработка и хранение

Одним из первых шагов в обеспечении повторяемости измерения является правильная обработка и хранение длинного суппорта Vernier. При обращении с суппортом всегда удерживайте его на нерастворивающих поверхностях, чтобы избежать переноса тепла тела в измерительные челюсти, что может вызвать тепловое расширение и повлиять на точность измерения. Используйте чистые руки или носите перчатки, чтобы предотвратить накапливание грязи и масла на суппорте.

После каждого использования тщательно очистите суппорт мягкой, сухой тканью, чтобы удалить любой мусор или загрязняющие вещества. Храните суппорт в защитном случае в сухой и контролируемой температуре. Избегайте хранения суппорта в месте, где он может быть легко поврежден или подвергнут экстремальным температурам, так как это может привести к деформированию суппорта или потерять калибровку.

Регулярная калибровка

Регулярная калибровка необходима для поддержания точности и повторяемости длинного суппорта Vernier. Калибровка включает в себя сравнение измерений суппорта с известным стандартом, чтобы обеспечить точные показания. Рекомендуется калибровать суппорт хотя бы один раз в год или чаще, если он используется в высокой точной приложениях или в жестких средах.

Вы можете либо отправить суппорт в профессиональную калибровочную лабораторию, либо использовать стандарт калибровки для выполнения калибровки дома. При выступлении в калибровке дома обязательно следите за инструкциями производителя. Используйте стандарт высокого качества с известной точностью, такой как блок измерения, и проведите несколько измерений в разных точках вдоль диапазона измерения суппорта, чтобы обеспечить его точность на протяжении всего.

Правильная техника измерения

Использование правильной методики измерения имеет решающее значение для достижения повторяющихся измерений с длинным суппортом Vernier. Вот несколько ключевых моментов, которые следует иметь в виду:

Выравнивание

Правильное выравнивание суппорта с измерением объекта имеет важное значение. Убедитесь, что измерительные челюсти перпендикулярны поверхности объекта. Размещение может привести к неточным измерениям и плохой повторяемости. Например, при измерении диаметра цилиндрического объекта позиционируйте суппорт так, чтобы челюсти центрировались на диаметре и параллельны оси цилиндра.

Применение правильной суммы силы

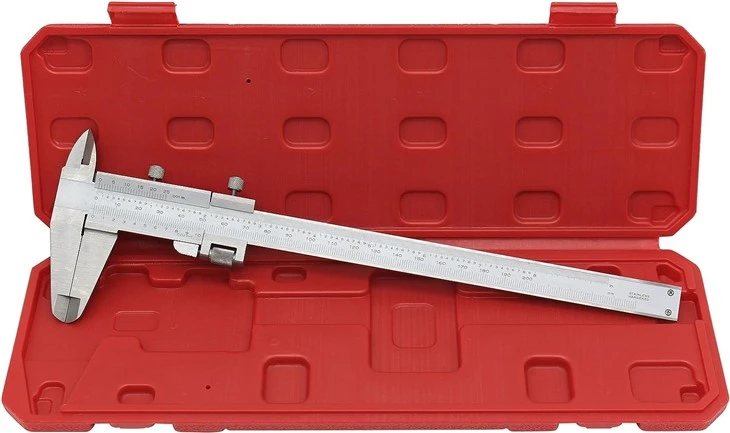

Применение правильного количества силы при прохождении измерения также важно. Слишком много силы может привести к сгибанию объекта, или челюсти суппорта сгибаются, в то время как слишком мало силы может привести к неточному измерению из -за челюстей, не вступающих в должность надлежащего контакта с объектом. Используйте последовательную и мягкую силу при закрытии челюстей вокруг объекта. Некоторые суппорты, такие какШтангвийпорт Vernier с тонкой регулировкой, оснащены тонким - механизмом регулировки, который позволяет более точно контролировать применяемую силу.

Принимая несколько измерений

Чтобы улучшить повторяемость измерения, проведите несколько измерений в одном и том же месте на объекте. Это помогает учитывать любые небольшие изменения в процессе измерения, такие как небольшие различия в выравнивании или применении силы. Рассчитайте среднее значение этих измерений, чтобы получить более точный и повторяемый результат.

Использование дополнительных функций

Многие длинные суппорты Vernier поставляются с дополнительными функциями, которые могут помочь улучшить повторяемость измерения. Например, аЗапорный винт суппорт VernierИмеет фиксирующий винт, который можно затянуть, чтобы удерживать челюсти на месте после принятия измерения. Это мешает перемещению челюстей в процессе чтения, снижая вероятность ошибки и улучшая повторяемость.

Некоторые суппорты также имеют цифровой дисплей, который может обеспечить более точные и простые измерения - чтение измерений по сравнению с традиционной шкалой Вернье. Цифровые штангенцировки часто имеют такие функции, как удержание данных, нулевая настройка и преобразование устройства, которые могут дополнительно улучшить процесс измерения и улучшить повторяемость.

Обучение персонала

Если ваша организация использует длинные суппорты Vernier, важно обеспечить надлежащее обучение персоналу, который будет их использовать. Обучение должно охватывать такие темы, как надлежащая обработка, калибровка, метод измерения и использование дополнительных функций. Хорошо - обученный персонал с большей вероятностью будет правильно использовать суппорты, что может привести к более точным и повторяющимся измерениям.

Предоставьте руки - на учебных занятиях, где сотрудники могут практиковать использование суппорта под наблюдением опытного тренера. Поощряйте сотрудников задавать вопросы и предоставить обратную связь, чтобы убедиться, что они хорошо понимали, как эффективно использовать суппорты.

Экологические соображения

Окружающая среда, в которой проводятся измерения, также может повлиять на повторяемость измерений. Температура, влажность и вибрация могут оказывать влияние на точность суппорта и измеряемого объекта.

Постарайтесь провести измерения в стабильной среде с постоянной температурой и низкой влажностью. Избегайте измерений в областях с высоким уровнем вибрации, например, почти тяжелой техники. Если невозможно полностью контролировать окружающую среду, предпринимайте шаги, чтобы минимизировать влияние факторов окружающей среды. Например, если температура колеблется, позвольте штангенцирку и объекту достичь теплового равновесия перед прохождением измерения.

Проверки управления качеством

Реализуйте систему контроля качества, чтобы регулярно проверять повторяемость измерений. Это может включать в себя выборку измерений через регулярные промежутки времени и анализ данных, чтобы гарантировать, что измерения будут последовательными. Используйте статистические методы, такие как управляющие диаграммы, чтобы контролировать изменения в измерениях с течением времени.

Если обнаружено какое -либо значительное изменение, исследуйте причину и предпринимайте корректирующие действия. Это может включать в себя повторную калибровку суппорта, улучшение методики измерения или устранение факторов окружающей среды.

Заключение

Обеспечение повторяемости измерений с помощью длинного штангенциркуля Vernier требует комбинации надлежащей обработки, регулярной калибровки, правильной методики измерения, использования дополнительных функций, обучения персонала, контроля окружающей среды и контроля качества. Следуя этим советам, вы можете повысить точность и согласованность ваших измерений, что важно для обеспечения качества ваших продуктов или результатов исследований.

Если вы находитесь на рынке для высокого качественного длинного суппорта Vernier или вам нужна дополнительная информация о том, как обеспечить повторяемость измерения, пожалуйста, не стесняйтесь обращаться к нам. Мы являемся ведущим поставщиком точных инструментов измерения и стремимся предоставить нашим клиентам лучшие продукты и поддержку.

Ссылки

• ISO 3611: 2010, «Спецификации геометрического продукта (GPS) - размерное измерение оборудования - датчики суппорта - проектирование и метрологические характеристики».
• ASME B89.1.12 - 2012, «Vernier, Dial и цифровые суппорты».
• Taylor, BN, & Kuyatt, CE (1994). Рекомендации по оценке и выражению неопределенности результатов измерения NIST. NIST Technical Note 1297.
